NOCTUA受激拉曼成像系統
高對比度無標記成像
- 可在Evident Scientific BX63, FV3000 或 Nikon Ti2升級
- 完全由計算機控制，無需調整
- 3D 標本共聚焦成像
- 采用近紅外激光，光毒性最小化
Refined Laser Systems公司的NOCTUA受激拉曼系統無需熒光標記即可對活細胞進行高度特異性成像，圖像對比度由樣品中激發的內在分子鍵產生，為脂質代謝或藥代動力學等細胞過程研究打開了新的窗口。實時或長期觀察細胞動力學，而不會受到光漂白或標記的干擾。
揭示和探索隱藏的結構

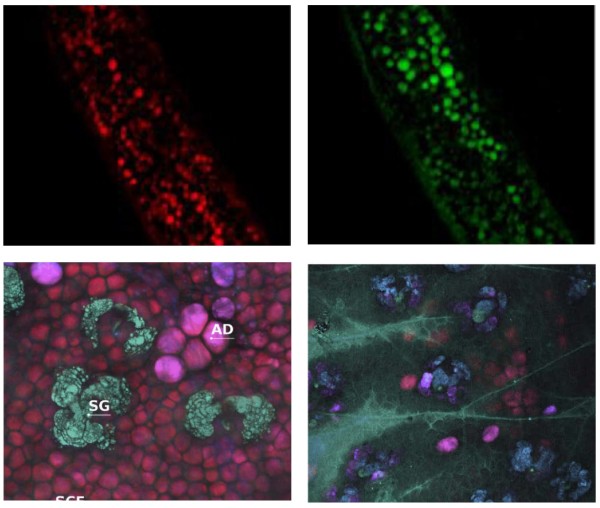

| NOCTUA顯微鏡系統允許在生理相關條件下對結構和事件進行成像，這是熒光標記無法達到的。SRS圖像顯示了秀麗隱桿線蟲中的不飽和脂肪酸和膽固醇（上圖）。下圖顯示了小鼠耳朵皮膚中由脂質形成的真皮結構（左）和局部應用的未標記藥物穿透皮膚（右）。 |  |
|
高分辨光譜觀察精細細節

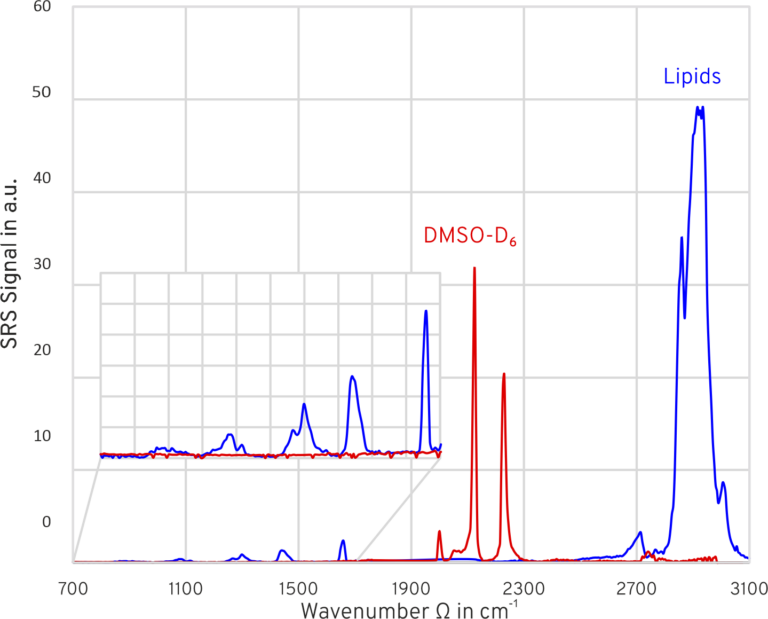

| NOCTUA受激拉曼顯微鏡系統具有低噪聲光譜調諧模式，可分辨尖銳的光譜共振，此功能在指紋光譜區域中特別有用。
針對高光譜 SRS 進行了優化：
|
 |
采用平衡探測器低噪聲成像
| 為了克服激光噪聲，這通常會阻止成像系統達到理論散粒噪聲極限，我們使用了平衡探測器。通過測量參考光束中的激光噪聲并在樣品后從SRS信號中減去它，噪聲被抵消，從而提高信噪比和成像速度。
如下圖所示，我們的光纖耦合平衡探測器實現了10 dBc的噪聲抑制。為了說明這一點，右上角的圖顯示了使用標準檢測器獲得的信噪比為21的塑料珠的SRS圖像。相比之下，右下方的圖顯示了使用我們的低噪聲探測器獲得的相同圖像，其SNR改進為200。 |
 |
 |
極高的調諧速度
|
|
我們的?Noctua?系統在 700 到 3100 cm-1之間提供僅幾毫秒的調諧速度。調諧機制允許掃描和開關操作，并且不需要外部延遲。 整個拉曼光譜的寬可調性和快速可調性的組合是傳統系統都無法比擬的。這使得我們的系統成為多波數視頻速率CARS和SRS成像或快速采集高光譜數據集的預定解決方案。 高光譜成像速度提高 10 倍
|
參數規格
| 顯微鏡參數（典型值，取決于用戶的選擇） | ||
| 視野 | 350?μm?x 350?μm | |
| 顯微物鏡 | 25x，NA 1.1 | |
| 聚光鏡 | NA 0.9 | |
| 分辨率 | < 500 nm | |
| 像素停留時間 | 1??μs | |
| 激光參數 | ||
| 參數 | 輸出口A | 輸出口B |
| 調諧范圍 | 770-980nm (Signal) | 1025-1055 nm |
| 調諧速度 | <100 ms | <100 ms |
| 平均功率 | 100-250 mW | 300-500 mW |
| 覆蓋波數范圍 | 700 – 3100 cm-1， 監控精度0.1 cm-1 | |
| 脈沖寬度 | 7-10 ps | 2-3 ps |
| 光譜帶寬 | < 12cm-1 | |
| 重復頻率 | 40 MHz | |
| 機械尺寸 | ||
| 激光頭+掃描頭 尺寸 | 42x65x25 cm3 | |
| 電源 尺寸 | 43x45x26 cm3 | |
