NOCTUA受激拉曼成像系統

高對比度無標記成像

• 可在Evident Scientific BX63, FV3000 或 Nikon Ti2升級
• 完全由計算機控制，無需調整
• 3D 標本共聚焦成像
• 采用近紅外激光，光毒性最小化

Refined Laser Systems公司的NOCTUA受激拉曼系統無需熒光標記即可對活細胞進行高度特異性成像，圖像對比度由樣品中激發的內在分子鍵產生，為脂質代謝或藥代動力學等細胞過程研究打開了新的窗口。實時或長期觀察細胞動力學，而不會受到光漂白或標記的干擾。

揭示和探索隱藏的結構

NOCTUA顯微鏡系統允許在生理相關條件下對結構和事件進行成像，這是熒光標記無法達到的。SRS圖像顯示了秀麗隱桿線蟲中的不飽和脂肪酸和膽固醇（上圖）。下圖顯示了小鼠耳朵皮膚中由脂質形成的真皮結構（左）和局部應用的未標記藥物穿透皮膚（右）。

高分辨光譜觀察精細細節

NOCTUA受激拉曼顯微鏡系統具有低噪聲光譜調諧模式，可分辨尖銳的光譜共振，此功能在指紋光譜區域中特別有用。 針對高光譜 SRS 進行了優化： 在 700 – 3100 cm-1?的完整拉曼光譜范圍內成像分子鍵 在幾毫秒內從指紋區切換到CH區域

采用平衡探測器低噪聲成像

為了克服激光噪聲，這通常會阻止成像系統達到理論散粒噪聲極限，我們使用了平衡探測器。通過測量參考光束中的激光噪聲并在樣品后從SRS信號中減去它，噪聲被抵消，從而提高信噪比和成像速度。 如下圖所示，我們的光纖耦合平衡探測器實現了10 dBc的噪聲抑制。為了說明這一點，右上角的圖顯示了使用標準檢測器獲得的信噪比為21的塑料珠的SRS圖像。相比之下，右下方的圖顯示了使用我們的低噪聲探測器獲得的相同圖像，其SNR改進為200。

極高的調諧速度

參數規格

The post Refined Laser NOCTUA受激拉曼成像系統 appeared first on 深圳市檀臻科技有限公司.

熒光壽命成像FLIM系統

---

德國Becker&Hickl公司，專注于熒光壽命測量及熒光壽命顯微（FLIM）領域的研究及產品系統研發，利用其獨特的高分辨率多維TCSPC技術，不斷的推動FLIM技術的前進。基于bh公司常年的FLIM研究，可以提供基于各種顯微鏡的FLIM系統升級，方案靈活，性能可靠。

bh FLIM系統具備很多其他FLIM系統不具備的特點：

• 與活細胞成像的良好兼容性
• 極高的時間分辨率和光子效率
• 將衰減函數分解成多個衰減分量的能力
• 激發波長多路復用與并行多通道探測相結合的能力
• 快速生理效應引起的動態壽命效應記錄能力
• FLIM/PLIM 同時記錄的能力

bh公司可提供完整的 DCS-120 共聚焦/雙光子FLIM系統和基于納米位移臺的 PZ-FLIM-110 FLIM系統，也可以為各類顯微鏡提供升級模組。除了單個通道的升級，也可進行多通道的升級。此外，還可提供FASTAC快速采集FLIM升級，最短采集時間低至100ms。

熒光壽命成像顯微系統

DCS-120 FLIM系統

• 成像分辨率可達2048×2048
• 可配置單光子/多光子激發
• 可配置NIR Ⅱ區/超連續譜光源激發
• 可更換主二向色鏡
• 11檔電動更換針孔
• FLIM/PLIM 同時采集

DCS-120 MACRO FLIM系統

• 成像分辨率可達2048×2048
• 掃描視場直徑可達15mm
• 空間分辨率可達25μm
• 可配置超連續譜光源激發
• 可更換主二向色鏡
• FLIM/PLIM 同時采集

PZ-FLIM-110 系統

• 成像分辨率可達2048×2048
• 2D/3D 納米位移臺掃描
• 可配置超連續譜光源激發
• 可配置NIR Ⅱ區激發
• X-Y，X-Z 掃描
• FLIM/PLIM 同時采集

分子相互作用成像儀

• 開箱即用型FLIM-FRET顯微鏡
• 免校準成像
• 全光纖ps激光器覆蓋375-785nm FRET探針
• 全電動樣品臺
• 適合任何FRET染料對
• 視頻幀率FLIM采集

代謝成像儀

• NADH和FAD雙光子顯微
• 兩臺光纖飛秒激光器（780 nm & 920 nm）
• 探測范圍250-720nm
• 全電動樣品臺
• 激光波長復用激發
• 視頻幀率FLIM采集

顯微鏡FLIM升級模組

激光共聚焦/雙光子顯微鏡

NSOM/AFM顯微鏡

Sutter MOM顯微鏡

寬場顯微鏡

旋轉物體FLIM

激光共聚焦/雙光子顯微鏡

NSOM/AFM顯微鏡

Sutter MOM顯微鏡

寬場顯微鏡

旋轉物體FLIM

FLIM系統構成

---

脈沖激光器	Ti:Sapphire飛秒激光器 bh 皮秒二極管激光器 超連續譜激光器
空間掃描單元	掃描振鏡（bh DCS-120掃描頭，激光共聚焦/雙光子顯微鏡等） 2D/3D納米位移臺（AFM，NSOM等）
顯微鏡	Zeiss/Leica/Olympus/Nikon/其他 大數值孔徑物鏡（宏觀樣品）
單光子探測器	PMT/計數型PMT MCP型PMT/位置敏感型PMT SPAD/APD Hybrid型PMT探測器 超導納米線單光子探測器 計數型InGaAs探測器 光譜型PMT探測器
TCSPC計數器	bh多維TCSPC計數器
FLIM軟件	SPCImage NG采集分析軟件

TCSPC FLIM原理

---

熒光壽命與FLIM技術

---

熒光壽命是指分子在單線激發態所平均停留的時間。它不僅與物質自身的結構有關，而且與其所處微環境的極性、粘度等條件有關，因此通過熒光壽命測定可以直接了解物質及所在體系發生的變化。熒光現象多發生在納秒級，正好是分子運動的時間尺度，因此測量熒光壽命可以“看”到許多復雜的分子間作用過程，例如超分子體系中分子間的簇集，固液界面上吸附態高分子的構象重排、蛋白質高級結構的變化等。由于熒光壽命是所研究系統的固有特性，與細胞內各處熒光探針的局部濃度無關，且不受光漂白和散射的影響，與熒光成像相比有更多優勢。

FLIM-熒光壽命成像顯微，是將熒光壽命測量與激光掃描共聚焦顯微鏡等樣品掃描技術相結合的成像技術，通過掃描可以得到樣品各空間點熒光強度隨時間變化情況。

?

FLIM應用

---

?bh公司不只是將FLIM考慮成一種增加顯微圖像額外對比度的方法，更是將其考慮及設計為一種分子成像技術：bh FLIM技術利用了熒光團的熒光衰減函數是其分子環境的指標，以及多指數衰減分析提供了分子信息的特性，例如活細胞和組織的代謝狀態，蛋白質構象和蛋白質相互作用，細胞對藥物和環境參數的反應，以及癌癥發生和進展的機制等。

bh TCSPC光子計數器

bh皮秒二極管激光器

bh PMT單光子探測器

bh多波長皮秒激光器

Refined Laser PICUS DUO皮秒激光器

VALO系列飛秒光纖激光器

IDQ ID281超導納米線單光子探測器

IDQ id230近紅外SPAD探測器

The post bh熒光壽命成像FLIM系統 appeared first on 深圳市檀臻科技有限公司.

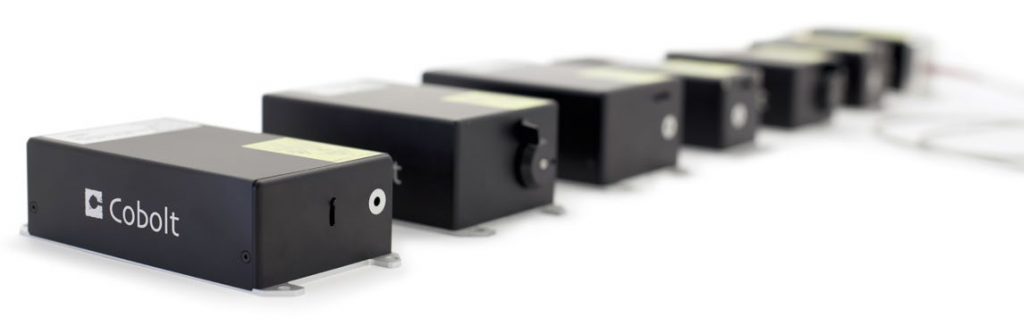

Cobolt 2 in 1光遺傳學雙波長激光解決方案——”Controlling the Brain with Light”

光遺傳學涉及雙波長激光器及相應的開關調制，Cobolt與這個領域中一些突出的科學家（如Karolinska Institutet’s Department of Neuroscience等）緊密合作，為他們提供量身定制的激光器方案，即使是在激光和光纖光學方面涉獵有限的研究者，也能輕松將這些方案應用于他們的高端光遺傳學試驗中。

* 多模光纖耦合，效率可達80%（不含光纖）

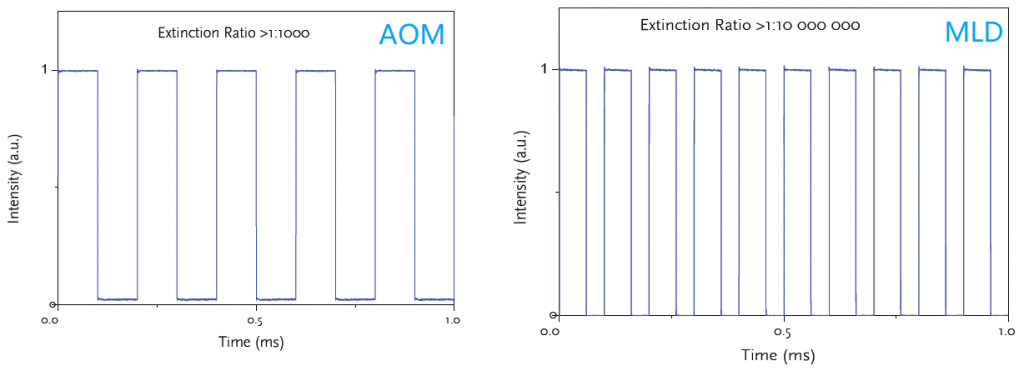

* 調制：TTL 0 -5V (to female SMA connector)

Cobolt Skyra^TM 四波長激光器

除了外部合束，Cobolt Skyra ^TM 可以提供激光頭內部合束的多波長激光器，可選4個波長，部分波長功率可高達100mW，僅巴掌大小，非常適合用于激光儀器。

點擊了解更多：Cobolt Skyra

HüBNER C-FLEX 六激光合束器

當需要更大功率及更多波長時，HüBNER C-FLEX可以提供多達6路激光的合束方案，可覆蓋375-1550 nm波長范圍的激光，功率可達400mW.

點擊了解更多：C-FLEX

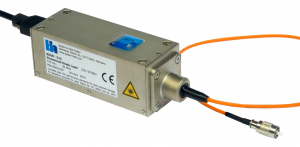

BH 皮秒激光合束器

熒光壽命測量，熒光光譜測量，共聚焦顯微鏡等應用需要多個波長的脈沖激光器。除了昂貴的超連續譜激光器，也可采用多個皮秒激光器合束作為經濟解決方案，bh提供4波長皮秒激光引擎。

點擊了解更多：LHB-104

相關產品
